Thép 904L Là Gì? Khám Phá Đặc Tính Ưu Việt Của Thép Rolex 904L
Thép 904L là vật liệu được sử dụng rộng rãi trong ngành đồng hồ thời trang. Có độ bền cao và khả năng chống ăn mòn tốt, với đặt tính kháng oxy hóa sẽ là lựa chọn tuyệt vời cho việc làm vỏ và dây đeo đồng hồ. Cùng Bệnh Viện Đồng Hồ theo dõi chi tiết về thép Rolex 904L trong bài viết dưới đây.
Thép 904L là gì?
Théo 904L là loại thép không gỉ cao cấp, hàm lượng niken chiếm khoảng 23% – 28%, hàm lượng crom khoảng 19% – 23%. Bên cạnh đó, việc bổ sung molyden làm cho các loại thép có khả năng chống ăn mòn cục bộ cao hơn.
Thép 904L là gì?
Đặc biệt, loại thép không gỉ hợp kim cao có thêm hàm lượng đồng giúp nó chống lại mọi nồng độ an xit sunfuaric. Lớp 904L không có từ tính và khả năng tạo hình, khả năng hàn và độ deo dai tuyệt vời. Thép không gỉ 904L chứa lượng lớn các thành phần có giá trị cao như molypden và niken.
Sự ra đời của thép 904L
904L, đôi khi còn được gọi là SUS 904L, là một mác thép không gỉ theo ký hiệu của SAE (Society of Automotive Engineers – Hiệp hội Kỹ sư Ô tô Mỹ) với hàm lượng carbon rất thấp và chứa nhiều nguyên tố hợp kim như Chromium, Nickel, Molybdenum và Đồng. Thành phần hóa học đặc biệt này khiến cho thép 904L có tổ chức bên trong dạng austenite ở nhiệt độ thường, làm cho thép trở thành không có từ tính (không hút nam châm) và chống ăn mòn rất tốt trước các loại acid phổ biến (như sulfuric), cũng như các môi trường muối và chống ăn mòn lỗ (pit corrosion).
904L, với thành phần như trên, ban đầu được thiết kế để sử dụng trong các ngành đòi hỏi cấu kiện phải hoạt động trong môi trường ăn mòn mạnh, ví dụ như các đường ống và khớp nối trong công nghiệp hóa chất, công trình dầu khí ngoài khơi, hay trong công nghiệp giấy. Trước đây và cho đến tận bây giờ, hầu như toàn bộ thép sử dụng trong ngành công nghiệp đồng hồ là mác 316L (cũng được dùng làm dụng cụ y tế). Năm 1985, Rolex bắt đầu thử nghiệm đưa vào sử dụng 904L và đến khoảng 1987-1988, họ giới thiệu model Submariner ref. 168000 sử dụng loại thép này (Một số nguồn dẫn là Sea Dweller). Tuy nhiên, phải đến đầu những năm 2000, Rolex mới thay thế hoàn toàn vật liệu vỏ đồng hồ từ thép 316L sang 904L.
Ưu điểm nổi bật thép 904L
Thép 904L được sử dụng trong đồng hồ Rolex nhờ vào các đặt điểm nổi bật như sau:

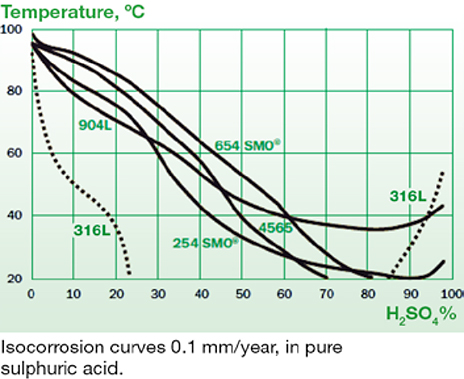

Chất liệu chống ăn mòn cực tốt
Thép 904L với công thứ có đặc tính chống ăn mòn cực cao với hàm lượng crom, niken, molypden, đồng tăng lên so với thép 316L. Công thức hóa học của thép 904L: Fe < 2.02%C, 23-28%Ni, 19-23%Cr, 4-5%Mo, <1.0%Si, <2.0%Mn, <0.035%S, <0.045%, 1,0-2.0%Cu.
Với công thức đặc biệt trên đã làm tăng khả năng chống ăn mòn axit và hóa chất, tăng độ cứng của thép. Từ đó, việc sản xuất và tạo kiểu dáng cho vỏ, dây đeo đòi hỏi quá trình luyện kim cực kỳ phức tạp.
Hoàn thiện về độ bóng và độ sắc xảo
Thép 904L là vật liệu được sử dungj làm vỏ đồng hồ, với độ bóng và độ sắc xảo cao, khả nang chịu ăn mòn tốt. Thép 904L được làm sạch và đánh bóng bằng các kỹ thuật tiên tiến tạo ra bề mặt mịn, sáng bóng và sắc nét. Điều này tạo nên vẻ sang trọng, đẳng cấp cho những chiếc đồng hồ.
Thép 904L hoàn thiện về độ bóng và độ sắc xảo
Bên cạnh đó, độ sắc xảo của thép 904L cho phép sản phẩm được gia công với độ chính xác cao, các chi tiết được lắp ráp một cách hoàn hảo. Tất cả các yếu tố này đóng vai trò quan trọng tạo nên một chiếc đồng hồ chất lượng cao và đẳng cấp.
Thành phần hóa học và đặc tính của thép 904L
Với công thức được nêu trên, ở điều kiện thường, thép sẽ ở trạng thái austenite không ổn định. Đây là loại thép hợp kim cao với các nguyên tố như Cu, Mo, Ni, Cr, được thêm vào để tăng cường khả năng chống ăn mòn acid. Đặc biệt, khả năng chống ăn mòn dưới ứng suất và ăn mòn lỗ được cải thiện rõ rệt. Thép 904L không có từ tính và khả năng tạo hình, độ dai và tính hàn tốt.
Với các thành phần hóa học này, nên giá thành thép 904L rất đắt, có thể gấp đôi thép 316L. Đây là lý do vì sao không nhiều hãng đồng hồ lựa chọn vật liệu này để chế tác.
Quy trình chế tác vỏ đồng hồ Rolex bằng thép 904L
Quy trình gia công chế tác vỏ đồng hồ Rolex bao gồm một số công đoạn chính: đột phôi từ thép tấm; dập tạo hình; lăn bi bỏ bavia; gia công cơ và xử lý nhiệt; mài máy; mài tay. Quy trình khái quát có thể thấy ở video dưới đây:
Để làm ra các vỏ đồng hồ từ thép 904L, Rolex đã phải thay đổi dây chuyền, thiết bị cũng như quy trình công nghệ chế tạo, và phát triển hẳn một Lab nghiên cứu loại thép này. Điều này dẫn đến chi phí lớn, đặc biệt khi biết rằng Rolex tự sản xuất vỏ đồng hồ chứ không đi mua từ các công ty chuyên làm vỏ khác (để giảm giá thành). Điều này cho thấy sự quyết tâm đổi mới công nghệ và đặt chất lượng sản phẩm lên trên hết của hãng. Nó lý giải một phần tại sao những chiếc đồng hồ Rolex lại đáng mong chờ như vậy.
Quy trình chế tác vỏ đồng hồ Rolex bằng thép 904L
Một số hiểu lần về thép 904L trong đồng hồ Rolex
Có một số quan niệm có thể là hiểu lầm về thép 904L trong đồng hồ Rolex. Nhiều người nghĩ rằng 904L có độ bền cơ học hẳn rất cao. Điều này không đúng. Về mặt độ bền, 904L (490MPa) không cao hơn là bao nhiêu so với 316L (485MPa). Về độ cứng (thang Brinell-HB), ở trạng thái cung cấp, 904L (150HB) còn thấp hơn cả 316L (217HB) và thấp hơn cả các thép carbon cao (loại rẻ, dùng trong cơ khí), ví dụ mác AISI 1065 (187HB).
Tỷ trọng của 904L là 7900kg/m3 tương đương với 316L (7900kg/m3) ) và sàn sàn tỷ trọng của các loại thép thông thường nên không có chuyện 904L cầm nặng tay hơn các loại thép khác.
Thép 904L, như đã nêu phía trên, là thép austenite không có từ tính, dùng nam châm không hút. Tuy nhiên, việc này không đồng nghĩa với tính kháng từ của đồng hồ. Nếu chỉ dùng thép 904L, đồng hồ Rolex khi đặt trong từ trường (quanh các thiết bị điện, điện tử) vẫn bị ảnh hưởng. Để kháng từ, Rolex dùng một lớp “khiên” bằng hợp kim hệ sắt từ (ferromagnetic) được bọc phía trong vỏ đồng hồ, che chắn bộ máy đồng hồ khỏi các tác dụng của từ trường khi chúng đi xuyên qua vỏ 904L. Kỹ thuật này được sử dụng cho dòng đồng hồ kháng từ Milgauss nổi tiếng từ 1956.
Với những thông tin chia sẻ phía trên chắc hẳn đã giúp bạn hiểu rõ hơn về thép 904L và ứng dụng trong chế tác đồng hồ Rolex.
